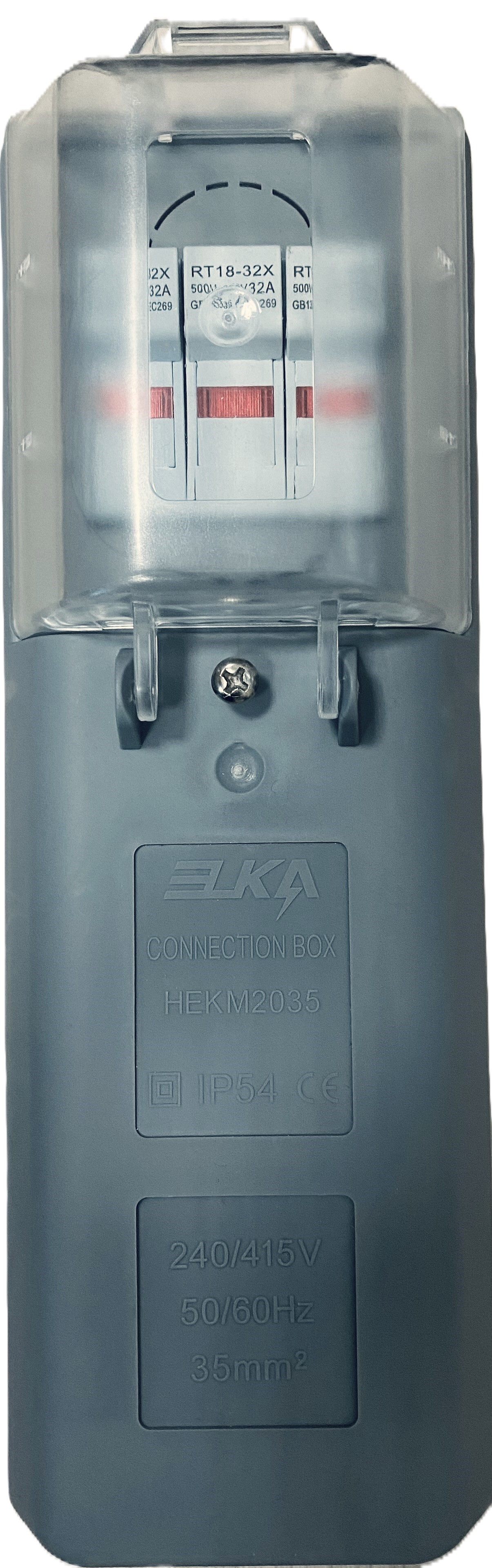

Соединительная коробка HEKM-2035-4S6-3FN

Применение

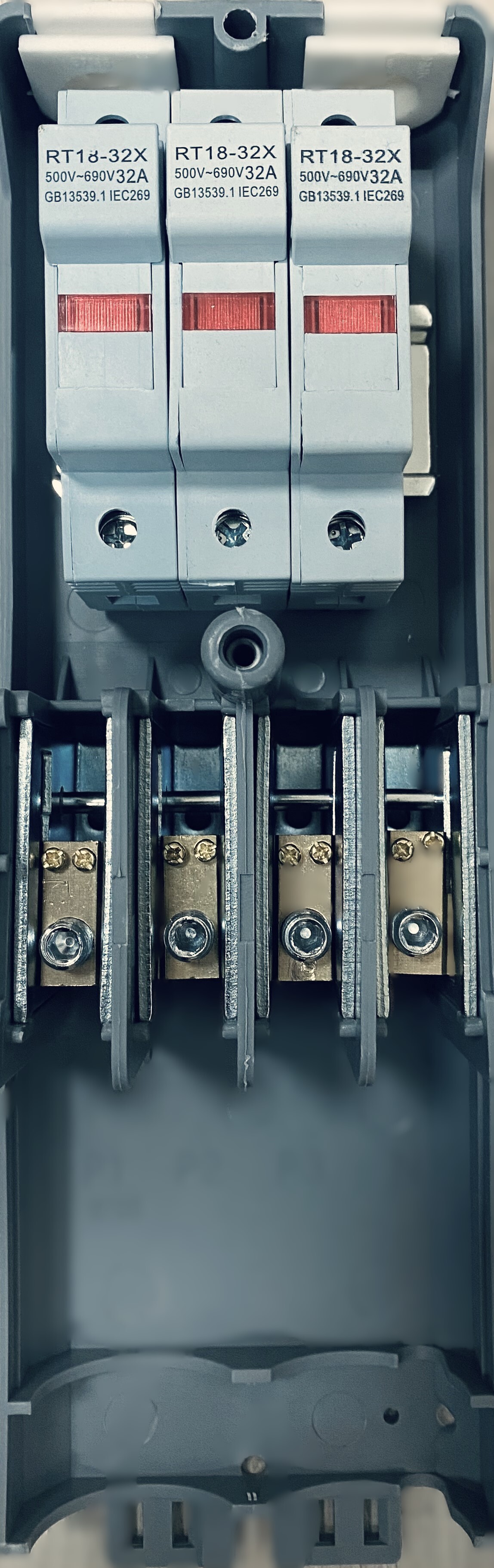

Соединительная коробка для опор освещения, вводной щиток HS HEKM-2035 используется для соединения кабелей групповой питающей сети и ответвления на осветительное оборудование. Предназначена для установки внутри опоры и служит для присоединения зарядных проводов светильников к подходящим кабелям групповой питающей сети через предохранитель. Установлено три держателя под предохранители.

Технические характеристики

• Ударопрочный термопластичный корпус
• Тип защиты: предохранитель типа 10×38(FN), DII (E27) автоматический выключатель (SB), УЗИП(SA)
• Коррозийные металлические детали
• Прозрачная крышка
• Диапазон размеров применяемых кабелей: Ø16 - 35 мм кабели питающей сети, Ø8-14 мм зарядный провод, 2 резиновых уплотнителя для 2 зарядных проводов светильников 3×1,5 мм2 - 5×2.5 мм2 или 2-4 провода Ø1,5-3 мм2
• Размер лючка опоры 90Х400мм
• Сечение кабеля до 4-50мм.
• Степень защиты IP 54

• Кабель жил: 4
• Диаметр опоры: 133

Критерий выбора для установки внутри опоры:

• диаметр опоры: ≥133 мм, размер дверцы: ≥ 90×400 мм
• 4 сдвижные клеммы с шестигранным болтом для: 2 кабелей 4×4-50 мм2, 2 или 3 кабелей 4×4 -35 мм2
• тип защиты:предохранители DII (Е27) до 25А, предохранитель типа 10×38 (FN), автоматический выключатель (SB), устройство защиты от импульсного перенапряжения УЗИП(SA)
• Возможность установки до 3 устройств на DIN-рейку шириной (30×18 мм), макс. высотой 75 мм
