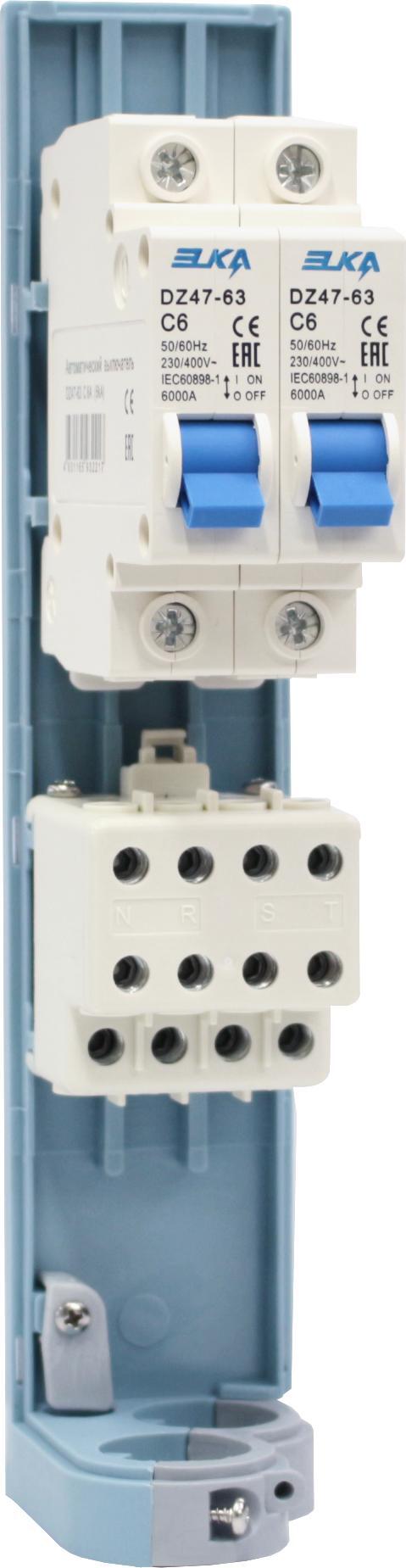

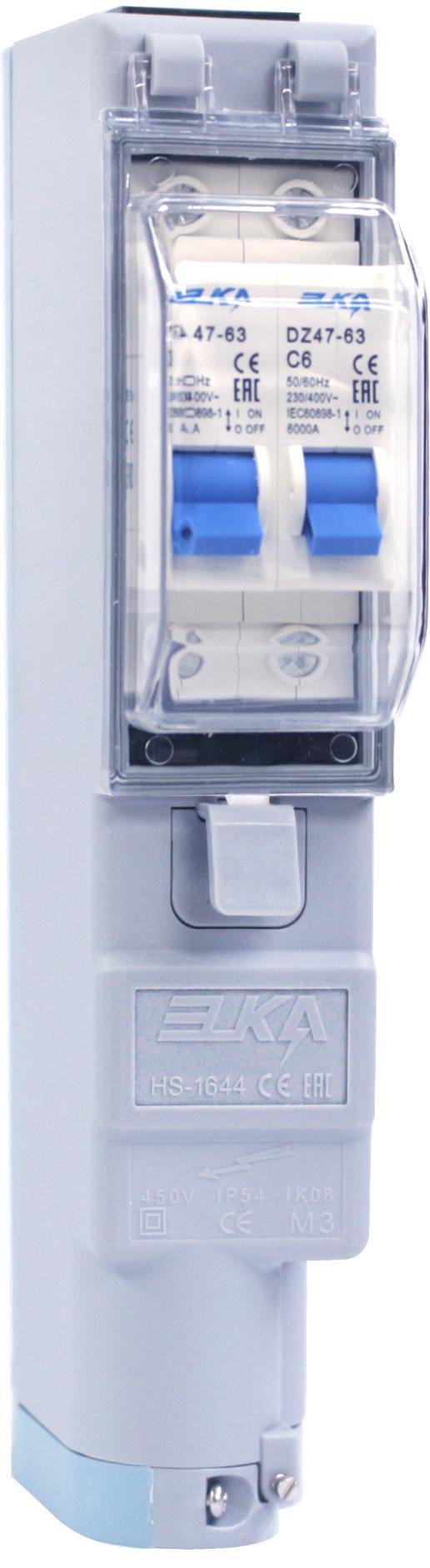

Соединительная коробка HS-1644-2SB 4x16

Применение

Коробка для опор освещения, вводной щиток HS 1644 разработана специально для системы уличного освещения и устанавливается между сетью передачи электроэнергии и электрическим оборудованием

Технические характеристики

• Корпус изготовлен из полиамидной смолы, самозатухающей и негорючей
• Запрессованные клеммы изготовлены из трехслойного цинкового электросплава.
• Быстрая сборка на Din-рейке
• Одинарное соединение проводов винтами из нержавеющей стали
• Двойная Din-рейка для подключения 4 кабелей с 3-сторонними клеммами, прокладка 4 х16 кв. мм (есть возможность подключения 5х16)
• Два автоматический выключатель в комплекте
• Напряжение 450В макс. Ток 63А
• Минимальный диаметр опоры от 108 мм при использовании автоматических выключателей
• Размер лючка должен быть ≥55×300 мм
• Степень защиты: IP54
• Для опор диаметром: 108, 110, 114, 127, 133

• Кабель жил: 4
• Кабель жил: 5
• Диаметр опоры: 108
• Диаметр опоры: 133

Критерий выбора для установки внутри опоры:

• диаметр опоры для HS-1644 ≥ 108 мм
• размер дверцы ≥ 55×300мм
• предохранитель типа 10×38
• тип защиты:предохранитель (FN),автоматический выключатель (SB),устройство защиты от импульсного перенапряжения УЗИП (SA)
• сечение кабеля ≤ 4х16 мм2
• при применении защиты на предохранителях использовать модель с усеченной крышкой HS-1644-F1R (арт. Е6620)
